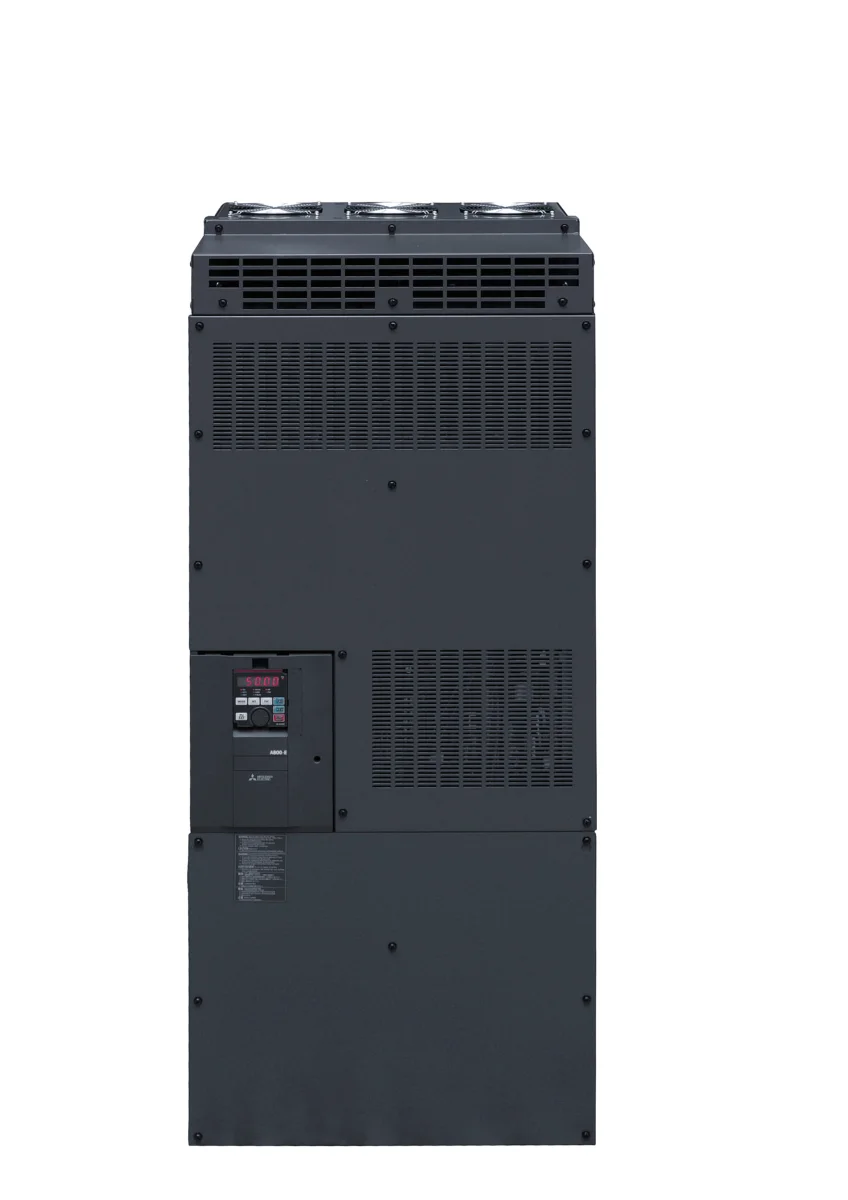

FR-A842-12120-E2-60

Teknik özellikler

Haberleşme Protokolü

CC-Link CC-Link IE Field Ethernet RS-485

Koruma sınıfı

IP00

Giriş/Çıkış Sayısı

12DI/3AI; 2AQ

Üretici teknik verileri

Inverter

Seri

FR-A SERIES

Tip

FR-A800-E INVERTER

Minimum Nominal Gerilim (V)

430

Min. İzin Verilen Gerilim (V)

430

Maksimum Nominal Gerilim (V)

780

Maks. İzin Verilen Gerilim (V)

780

Güncel Tip

DC

Aşamalar

1

Nominal Çıkış Akımı SLD (A)

1212

Nominal Çıkış Akımı LD (A)

1094

Nominal Çıkış Akımı ND (A)

962

Nominal Çıkış Akımı HD (A)

866

Nom. Motor Kapasitesi SLD (kW)

630

Nom. Motor Kapasitesi LD (kW)

560

Nom. Motor Kapasitesi ND (kW)

500

Nom. Motor Kapasitesi HD (kW)

450

Kontrol Yöntemi

VECTOR CONTROL (WITH FR-A8AP) V/F CONTROL SOFT-PWM/HIGH FREQUENCY PWM REAL SENSORLESS VECTOR CONTROL PM SENSORLESS VECTOR CONTROL MAGNETIC FLUX VECTOR CONTROL

Motor Tipi

INDUCTION MOTOR, PM MOTOR

Entegre EMC Filtresi

YES

Güvenli Tork Kapatma (STO)

YES

Rejeneratif (4Ç)

NO

Entegre DC Şok

NO

Ekran

FR-DU08

Ekran Tipi

5 DIGITS LED (12 SEGMENT)

PLC Fonksiyonu

YES

Program Belleği

6K

Program Bellek Birimi

STEPS

Entegre Dijital Girişler

12

Dijital Çıkışlar (Transistör)

5

Dijital Çıkışlar (Röle)

2

Entegre Analog Girişler

3

Entegre Analog Çıkışlar

2

IO Terminal Bloğu Tipi

SPRING CLAMP

Genişletilebilir

YES

RS-485

OPTIONAL

USB

1+1 MINI

Ethernet Bağlantı Noktası

1

Yerleşik Ağ

MODBUS/TCP CC-LINK IE FIELD NETWORK BASIC CC-LINK IE FIELD NETWORK

Kaçak Akım (mA)

2(DELTA) / 1(STAR)

Güç Kaybı SLD (W)

9810

Güç Kaybı LD (W)

8630

Güç Kaybı ND (W)

7400

Güç Kaybı HD (W)

6490

Bekleme Güç Tüketimi (W)

111

Koruma Sınıfı

IP00

Frekans Aralığı (Hz)

0,2–590

Ürün Ebatları ve Ağırlığı

Genişlik (mm)

680

Yükseklik (mm)

1580

Derinlik (mm)

440

Ağırlık (kg)

243
