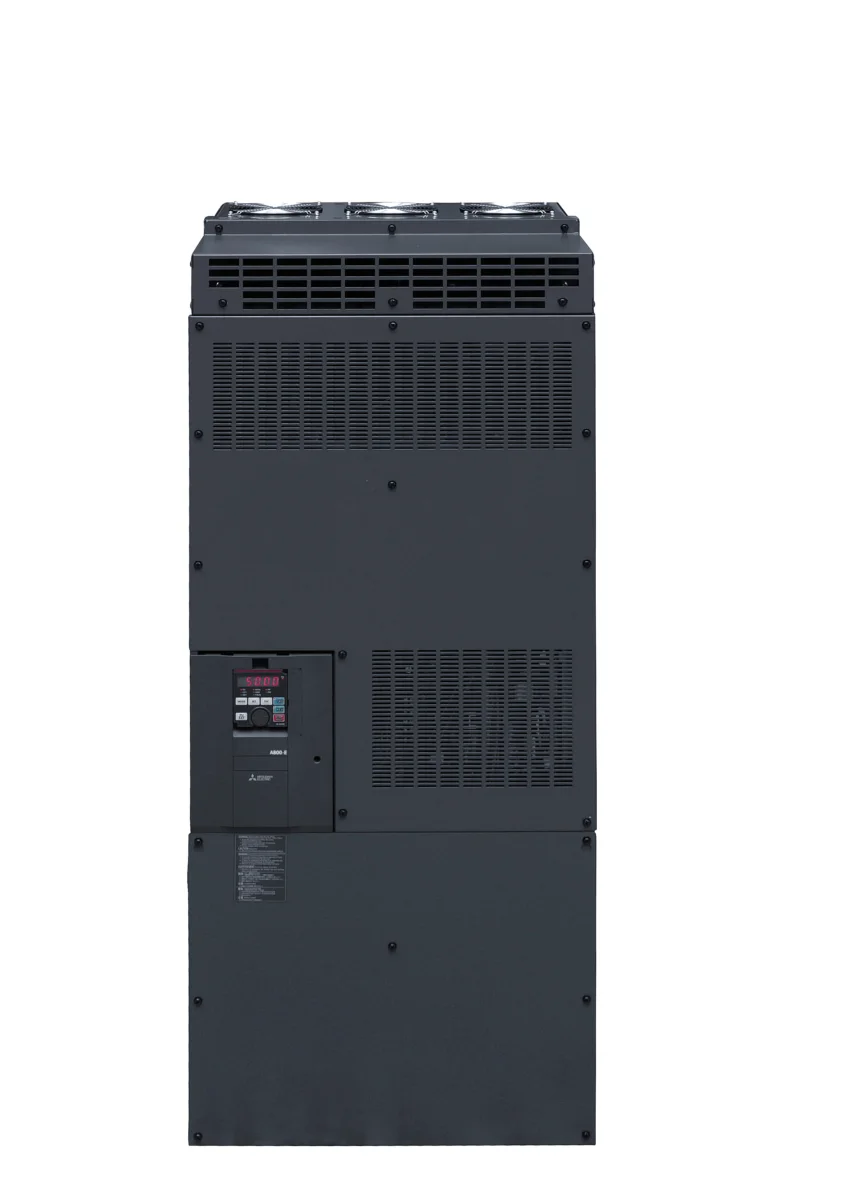

FR-A842-08660-E2-60

Teknik özellikler

Haberleşme Protokolü

CC-Link CC-Link IE Field Ethernet RS-485

Koruma sınıfı

IP00

Giriş/Çıkış Sayısı

12DI/3AI; 2AQ

Üretici teknik verileri

Inverter

Seri

FR-A SERIES

Tip

FR-A800-E INVERTER

Minimum Nominal Gerilim (V)

430

Min. İzin Verilen Gerilim (V)

430

Maksimum Nominal Gerilim (V)

780

Maks. İzin Verilen Gerilim (V)

780

Güncel Tip

DC

Aşamalar

1

Nominal Çıkış Akımı SLD (A)

866

Nominal Çıkış Akımı LD (A)

770

Nominal Çıkış Akımı ND (A)

683

Nominal Çıkış Akımı HD (A)

610

Nom. Motor Kapasitesi SLD (kW)

450

Nom. Motor Kapasitesi LD (kW)

400

Nom. Motor Kapasitesi ND (kW)

355

Nom. Motor Kapasitesi HD (kW)

315

Kontrol Yöntemi

VECTOR CONTROL (WITH FR-A8AP) V/F CONTROL SOFT-PWM/HIGH FREQUENCY PWM REAL SENSORLESS VECTOR CONTROL PM SENSORLESS VECTOR CONTROL MAGNETIC FLUX VECTOR CONTROL

Motor Tipi

INDUCTION MOTOR, PM MOTOR

Entegre EMC Filtresi

YES

Güvenli Tork Kapatma (STO)

YES

Rejeneratif (4Ç)

NO

Entegre DC Şok

NO

Ekran

FR-DU08

Ekran Tipi

5 DIGITS LED (12 SEGMENT)

PLC Fonksiyonu

YES

Program Belleği

6K

Program Bellek Birimi

STEPS

Entegre Dijital Girişler

12

Dijital Çıkışlar (Transistör)

5

Dijital Çıkışlar (Röle)

2

Entegre Analog Girişler

3

Entegre Analog Çıkışlar

2

IO Terminal Bloğu Tipi

SPRING CLAMP

Genişletilebilir

YES

RS-485

OPTIONAL

USB

1+1 MINI

Ethernet Bağlantı Noktası

1

Yerleşik Ağ

MODBUS/TCP CC-LINK IE FIELD NETWORK BASIC CC-LINK IE FIELD NETWORK

Kaçak Akım (mA)

2(DELTA) / 1(STAR)

Güç Kaybı SLD (W)

6690

Güç Kaybı LD (W)

5800

Güç Kaybı ND (W)

5100

Güç Kaybı HD (W)

4410

Bekleme Güç Tüketimi (W)

80

Koruma Sınıfı

IP00

Frekans Aralığı (Hz)

0,2–590

Ürün Ebatları ve Ağırlığı

Genişlik (mm)

540

Yükseklik (mm)

1330

Derinlik (mm)

440

Ağırlık (kg)

163
