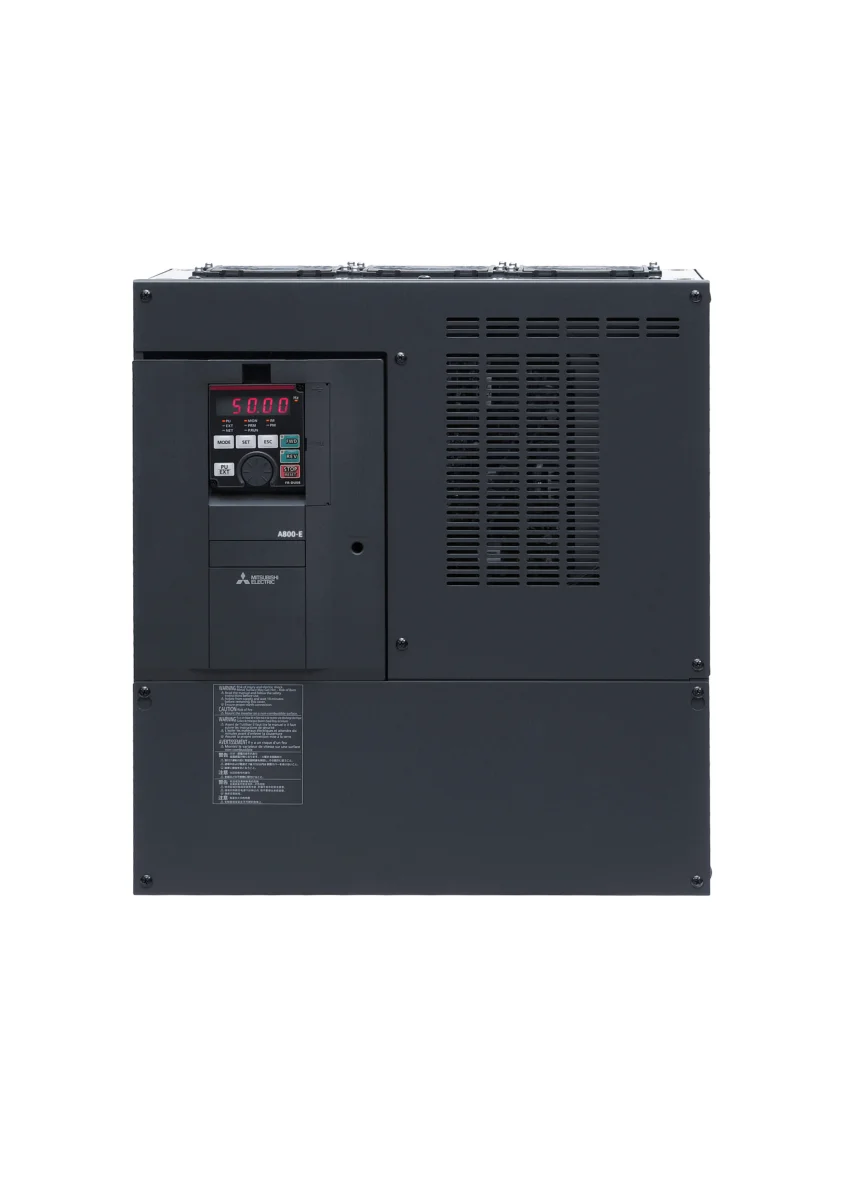

FR-A840-00930-E2-60

Teknik özellikler

Haberleşme Protokolü

CC-Link CC-Link IE Field Ethernet RS-485

Koruma sınıfı

IP00

Giriş/Çıkış Sayısı

12DI/3AI; 2AQ

Üretici teknik verileri

Inverter

Seri

FR-A SERIES

Tip

FR-A800-E INVERTER

Minimum Nominal Gerilim (V)

380

Min. İzin Verilen Gerilim (V)

323

Maksimum Nominal Gerilim (V)

500

Maks. İzin Verilen Gerilim (V)

550

Güncel Tip

AC

Aşamalar

3

Nominal Çıkış Akımı SLD (A)

93

Nominal Çıkış Akımı LD (A)

85

Nominal Çıkış Akımı ND (A)

71

Nominal Çıkış Akımı HD (A)

57

Nom. Motor Kapasitesi SLD (kW)

45

Nom. Motor Kapasitesi LD (kW)

45

Nom. Motor Kapasitesi ND (kW)

37

Nom. Motor Kapasitesi HD (kW)

30

Kontrol Yöntemi

VECTOR CONTROL (WITH FR-A8AP) V/F CONTROL SOFT-PWM/HIGH FREQUENCY PWM REAL SENSORLESS VECTOR CONTROL PM SENSORLESS VECTOR CONTROL MAGNETIC FLUX VECTOR CONTROL

Motor Tipi

INDUCTION MOTOR, PM MOTOR

Entegre EMC Filtresi

YES

Güvenli Tork Kapatma (STO)

YES

Rejeneratif (4Ç)

NO

Entegre DC Şok

NO

Ekran

FR-DU08

Ekran Tipi

5 DIGITS LED (12 SEGMENT)

PLC Fonksiyonu

YES

Program Belleği

6K

Program Bellek Birimi

STEPS

Entegre Dijital Girişler

12

Dijital Çıkışlar (Transistör)

5

Dijital Çıkışlar (Röle)

2

Entegre Analog Girişler

3

Entegre Analog Çıkışlar

2

IO Terminal Bloğu Tipi

SPRING CLAMP

Genişletilebilir

YES

RS-485

OPTIONAL

USB

1+1 MINI

Ethernet Bağlantı Noktası

1

Yerleşik Ağ

CC-LINK IE FIELD NETWORK BASIC MODBUS/TCP SLMP iQSS

Kaçak Akım (mA)

35(DELTA) / 2(STAR)

Güç Kaybı SLD (W)

1110

Güç Kaybı LD (W)

1020

Güç Kaybı ND (W)

840

Güç Kaybı HD (W)

700

Bekleme Güç Tüketimi (W)

28

Koruma Sınıfı

IP00

Frekans Aralığı (Hz)

0,2–590

Ürün Ebatları ve Ağırlığı

Genişlik (mm)

435

Yükseklik (mm)

550

Derinlik (mm)

250

Ağırlık (kg)

41
